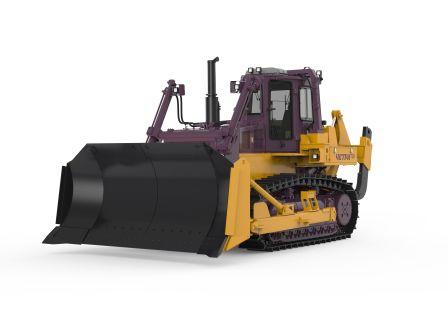

Описание
ХАРАКТЕРИСТИКИ
ДВИГАТЕЛЬ
| Модель двигателя | Мощность |
| ЯМЗ-238-ДЕ2-28 | 243 кВт (330 л.с.) |
| QSM 11-C330 | 246 кВт (335 л.с.) |
ТРАНСМИСИЯ
Планетарная коробка передач, переключаемая под нагрузкой, с муфтами диаметра 415 мм, работающими в масле и обладающими высокой способностью передачи крутящего момента, обеспечивающая три передачи переднего и три передачи заднего хода. Модулирущая система позволяет плавно переключать скорости под нагрузкой. Переключение передач и направления движения осуществляется одним рычагом. Конструктивно объединена с согласующим редуктором и главной передачей в единый силовой блок, устанавливаемый в расточку заднего моста. Трехэлементный, одноступенчатый гидротрансформатор с активным диаметром 410 мм, максимальным коэффициентом трансформации Ко = 2,9 с редуктором привода насосов, соединяется с коробкой передач шлицевой муфтой, устанавливается на передней стенке заднего моста. С упругой муфтой, установленной на двигателе, гидротрансформатор соединяется карданной передачей.
| Передача | Передний ход | Задний ход |
| 1 | 3,9 | 5,1 |
| 2 | 6,9 | 9,0 |
| 3 | 11,1 | 14,2 |
ХОДОВАЯ ЧАСТЬ
Подвеска: трёхточечная полужёсткая с вынесенной осью качания тележек обеспечивает высокие тягово-сцепные свойства, уменьшение ударных нагрузок на ходовую систему, улучшение условий труда. Опорные, поддерживающие катки и направляющие колёса с одноразовой смазкой на весь срок службы с самоподжимными уплотнениями типа «двойной конус».
| Показатель | Значение |
| Число опорных катков (с каждой стороны) | 7 |
| Число поддерживающих катков (с каждой стороны) | 2 |
| Натяжное колесо | с микро- подрес- сориванием |
Гусеницы: сборные с одним грунтозацепом и уплотнением для удержания жидкой смазки в шарнире. Натяжение гусеницы легко регулируется шприцем с консистентной смазкой.
| Показатель | Значение |
| Шаг звена | 228,6 мм |
| Число башмаков (с каждой стороны) | 40 |
| Высота грунтозацепов | 80 мм |
| Ширина башмака | 560 мм |
| Площадь опорной поверхности | 3,44 м² |
| Давление на грунт | 0,86 кгс/см² |
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
Раздельно-агрегатная гидравлическая система:
- шестерёнчатый насос S1A6155 фирмы «DAVID BROWN», производительностью 235 л/мин при 1750 об/мин
- пятисекционный распределитель, состоящий из одной клапанной и четырёх золотниковых секций
- максимальное давление срабатывания предохранительного клапана 20 МПа (200 кгс/см2)
- заправочная ёмкость гидробака (бак сварной, приспособленный для механической очистки внутренних поверхностей) – 130 л
| Секции золотников | Положение золотников распределителя |
Число цилиндров |
Диаметр цилиндра, мм х Ход поршня, мм |
| Подъем отвала | подъем, нейтраль (удержание), опускание, плавающее |
2 | 125 х 1222 |
| Перекос отвала | вправо, нейтраль, влево | 1 | 160 х 415 |
| Подъем рыхлителя | подъем, нейтраль, опускание | 2 | 160 х 415 |
| Изменение угла резания рыхлителя | бесступенчатое регулирование угла | 2 | 160 х 415 |
РЫХЛИТЕЛЬНОЕ ОБОРУДОВАНИЕ
Рыхлитель: одно-, трехзубый.
БУЛЬДОЗЕРНОЕ ОБОРУДОВАНИЕ
Тип отвала:
- полусферический отвал,
- прямой отвал,
- поворотный отвал (гидравлический),
- угольный отвал.
МАССА
Общая масса 33250 – 34220 кг.
