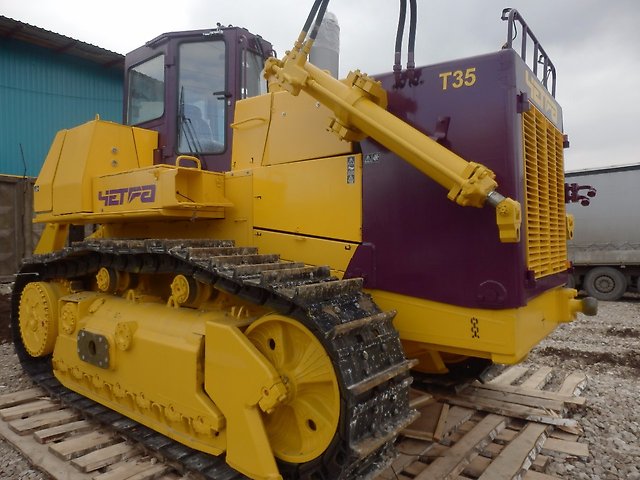

Описание
Общая масса 61 470 кг ХАРАКТЕРИСТИКИ
ДВИГАТЕЛЬ
Модель двигателя | Мощность |
ЯМЗ-850.10 | 382 кВт (520 л.с.) |
QSK 19-C525 | 360 кВт (490 л.с.) |
ТРАНСМИССИЯ
Планетарная коробка передач с муфтами диаметра 455 мм, работающими в масле, обладающими высокой способностью передачи крутящего момента, обеспечивает по три скорости переднего и заднего хода с переключением скоростей под нагрузкой. Переключение передач и направления движения осуществляется одним рычагом. Коробка передач, согласующий редуктор и главная передача объединены в единый силовой блок, устанавливаемый в корпус заднего моста. Трехэлементный, одноступенчатый гидротрансформатор с активным диаметром 480 мм, максимальным коэффициентом трансформации Ко = 2,64 закреплён на редукторе привода насосов, соединяется шлицевой муфтой с упругой муфтой, установленной на двигателе, а с коробкой передач – карданной передачей.
Передача | Передний ход | Задний ход |
1 | 4,4 | 5,4 |
2 | 7,9 | 9,7 |
3 | 13,0 | 15,7 |
ХОДОВАЯ ЧАСТЬ
Подвеска: трёхточечная полужёсткая с вынесенной осью качания тележек обеспечивает высокие тягово-сцепные свойства, уменьшение ударных нагрузок на ходовую систему, улучшение условий труда. Опорные, поддерживающие катки и направляющие колёса с одноразовой смазкой на весь срок службы с самоподжимными уплотнениями типа “двойной конус”.
Показатель | Значение |
Число опорных катков (с каждой стороны) | 7 |
Число поддерживающих катков (с каждой стороны) | 2 |
Гусеницы: сборные с одним грунтозацепом и уплотнением для удержания жидкой смазки в шарнире. Натяжение гусеницы легко регулируется шприцем с консистентной смазкой.
Показатель | Значение |
Шаг звена | 250 мм |
Число башмаков (с каждой стороны) | 42 |
Высота грунтозацепов | 90 мм |
Ширина башмака | 650 мм |
Площадь опорной поверхности | 4,61 м² |
Давление на грунт | 1,191 кгс/см² |
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
Раздельно-агрегатная гидравлическая система включает:
- три шестерёнчатых насоса общей производительностью 500 л/мин при оборотах двигателя 1900 об/мин
- два золотниковых распределителя, обеспечивающих: подъём и перекос отвала, подъём и изменение угла наклона зуба рыхлителя, гидравлическая система сервоуправления дистанционно управляет золотниками.
- бак с фильтрами, гидроцилиндры
- максимальное давление срабатывания предохранительного клапана – 20 МПа (200 кгс/см2)
Секции золотников | Положение золотников распределителя |
Число цилиндров |
Диаметр цилиндра, мм х Ход поршня, мм |
Подъем отвала | подъем, нейтраль (удержание), опускание, плавающее |
2 | 160 х 1400 |
Перекос отвала | вправо, нейтраль, влево | 1 | 220 х 360 |
Подъем рыхлителя | подъем, нейтраль, опускание | 2 | 220 х 560 |
Изменение угла резания рыхлителя | бесступенчатое регулирование угла | 2 | 220 х 500 |
БУЛЬДОЗЕРНОЕ ОБОРУДОВАНИЕ
Тип отвала: полусферический, сферический, прямой.
РЫХЛИТЕЛЬНОЕ ОБОРУДОВАНИЕ
Рыхлитель: одно-, трехзубый.
МАССА
Общая масса 61 470 кг
