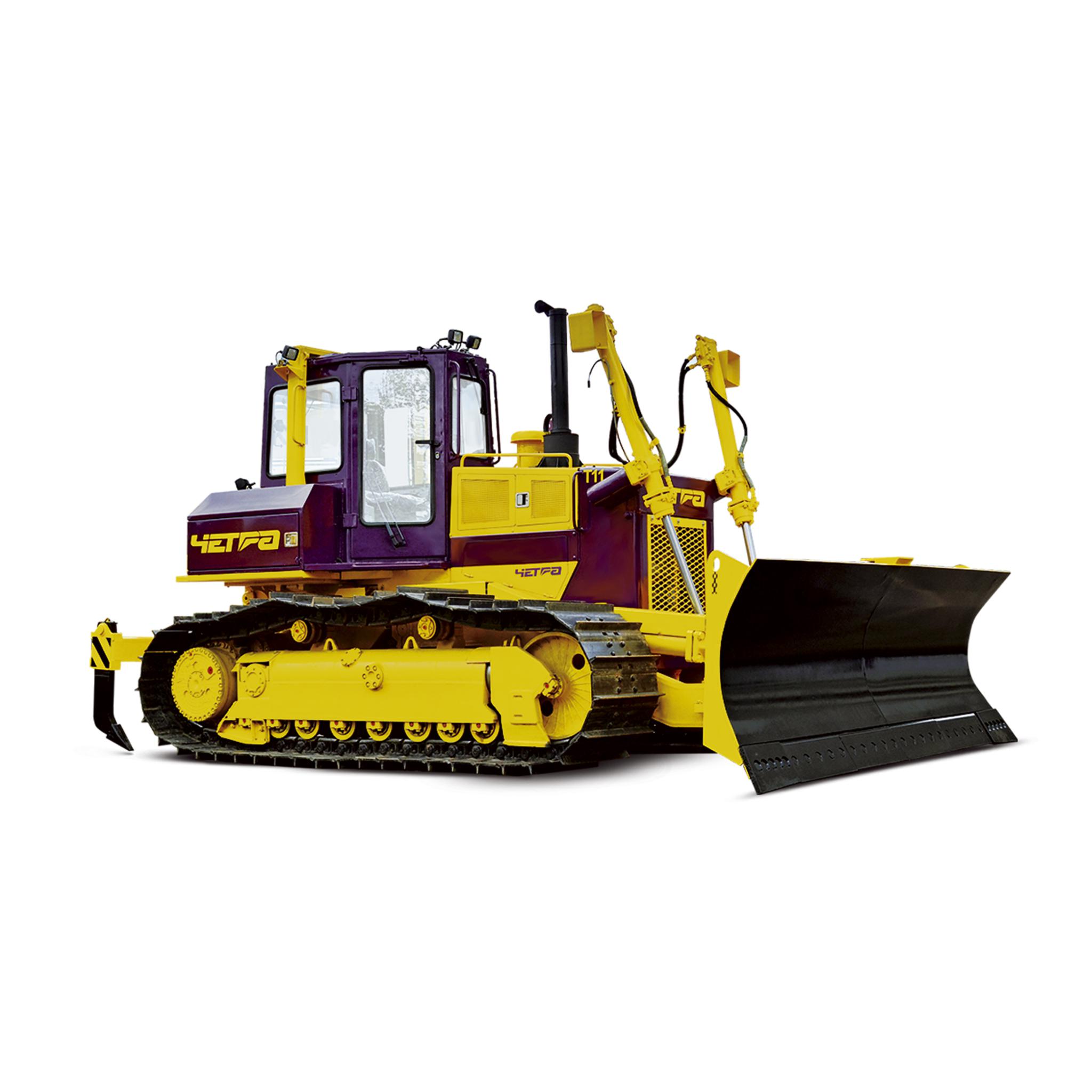

Описание
Характеристики:
ДВИГАТЕЛЬ
| Модель двигателя | Мощность |
| ЯМЗ -236-НБ-2 | 110 кВт (150 л.с.) |
| QSB6,7 – C165 | 110 кВт (150 л.с.) |
ТРАНСМИССИЯ
Гидромеханическая трансмиссия производства ОАО «Промтрактор». Планетарная коробка передач переключаемая под нагрузкой, с муфтами диаметра 345 мм, работающими в масле и обладающими высокой способностью передачи крутящего момента, обеспечивающая три передачи переднего и три передачи заднего хода. Переключение передач — электрогидравлическое. Конструктивно объединена с согласующим редуктором и главной передачей в единый силовой блок, устанавливаемый в расточку заднего моста. Трехэлементный, одноступенчатый гидротрансформатор с активным диаметром 390 мм, максимальным коэффициентом трансформации Ко =2,539 с редуктором привода насосов, соединяется с коробкой передач шлицевой муфтой, устанавливается на передней стенке заднего моста. Гидротрансформатор соединен с двигателем через карданную передачу и упругую муфту, установленную на двигателе.
| Передача | Передний ход | Задний ход |
| 1 | 3,8 | 5,0 |
| 2 | 6,9 | 9,0 |
| 3 | 11,1 | 14,4 |
ХОДОВАЯ ЧАСТЬ
Подвеска: трёхточечная полужёсткая с вынесенной осью качания тележек обеспечивает высокие тягово-сцепные свойства, уменьшение ударных нагрузок на ходовую систему, улучшение условий труда. Опорные, поддерживающие катки и направляющие колёса с одноразовой смазкой на весь срок службы с самоподжимными уплотнениями типа «двойной конус».
| Показатель | Значение |
| Число опорных катков (с каждой стороны) | 6 |
| Число поддерживающих катков (с каждой стороны) | 2 |
Гусеницы: сборные с одним грунтозацепом и уплотнением для удержания жидкой смазки в шарнире. Натяжение гусеницы легко регулируется шприцем с консистентной смазкой.
| Показатель | Значение |
| Шаг звена | 190,5 мм |
| Число башмаков (с каждой стороны) | 39 |
| Высота грунтозацепов | 55 мм |
| Ширина башмака | 560 мм |
| База | 2470 мм |
| Площадь опорной поверхности | 2,766 м2 |
| Давление на грунт | 0,63 кгс/см² |
ПЕРЕДАЧА БОРТОВАЯ
Передача бортовая – двухступенчатая, I-я ступень – шестерни внешнего зацепления, II-я ступень – планетарная по схеме «к +1» (с остановленной коронной шестерней). Для облегчения замены в полевых условиях ведущая звездочка выполнена пятью секторами, которые крепятся болтами.
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
Раздельно-агрегатная гидравлическая система:
- шестерёнчатый насос S1A5070 фирмы «DAVID BROWN», производительностью 120 л/мин при 1700 об/мин двигателя
- четырёхсекционный распределитель фирмы «BOSCH REXROTH», состоящий из одной клапанной и трёх золотниковых секций
- максимальное давление срабатывания предохранительного клапана 20 МПа (200 кгс/см2)
- ёмкость гидробака (бак сварной, приспособленный для механической очистки внутренних поверхностей) – 85 л
РЫХЛИТЕЛЬНОЕ ОБОРУДОВАНИЕ
Рыхлитель: одно-, трехзубый
БУЛЬДОЗЕРНОЕ ОБОРУДОВАНИЕ
Тип отвала: полусферический отвал, поворотный отвал (механический), прямой отвал, поворотный отвал (гидравлический).
МАССА
Общая масса 14200-17500 кг.
